MEU PROJETO: Canister Caseiro com 4 caixas de mídias removíveis

Depois de muita pesquisa na net, cheguei a um resultado satisfatório, portanto eu agradeço muito a este pessoal que me passou alguma experiência como o Moises Gama e outros encontrados na net.

Em muitos projetos que vi o pessoal reclamava de vazamentos em vários pontos, e lembro que em um destes projetos que não tinha vazamentos, foi usado canos da Tigre que tem uma qualidade maior porém é mais caro. Resolvi ir por este caminho e não me arrependi, ficou perfeito e sem nenhum vazamento, valeu a pena.

Neste canister, investi em registros para fechar a agua das mangueiras quando for fazer a manutenção do filtro… é meio caro (14,00 cada) mas no final compensa.

Notem que neste canister nao tem aquelas presilhas na tampa… na verdade eu só fiz a estrutura só para manter o canister de pé, pois nos meus testes a tampa manteve-se bem presa e sem nenhum vazamento.

Também não foi necessário nenhum cordão de borracha e nem silicone por dentro da tampa. Creio que a boa vedação é devida ao corte do cano no esquadro, o que justifica o uso do papel mostrado a seguir para cortar o cano.

Bom, seguem os materiais e modo de fazer.

Materias:

1 Spray de tinta preto e um cinza
1 pedaço de borracha de pneu
2 Metros de mangueira cristal 3/4
4 braçadeiras
4 conectores de mangueira com rosca 3/4




1 metro de cano 150 mm ( 60 cm para corpo do filtro e o resto para as caixas de armazenamento). Utilize uma folha de sulfite para cortar no esquadro para evitar vazamentos.



2 Caps de 150 mm (tampa e base) com 1 anel de vedação de cap apenas para a base.



4 Tampas para ralo 150 mm



2 Registros 3/4



3 joelhos 3/4 soldável dos dois lados



2 joelhos soldável 3/4 de um lado e rosca 1/2 do outro



2 conectores 3/4 soldável / rosca



5 nipel's 3/4

2 joelhos 3/4 com rosca



Um pedaço de cano 3/4 cortado em 5 pedaços para unir as peças

2 cap de 1/2



1 barra de eletroduto de 1/2 com rosca em ambas as pontas.



1 Bomba submersa que caiba dentro do cap de 150mm ( eu usei a atman de 1200 l/h)



Acessórios da bomba serão usados



1 Prensa cabo de 3/4 com anel de vedação, 1 prensa cabos para fio da bomba e um cotovelo (usei o da bomba atman e adaptei no prensa cabos de 3/4).



Broca chata

Broca normal



4 pedaços de fuso com rosca de 50 cm

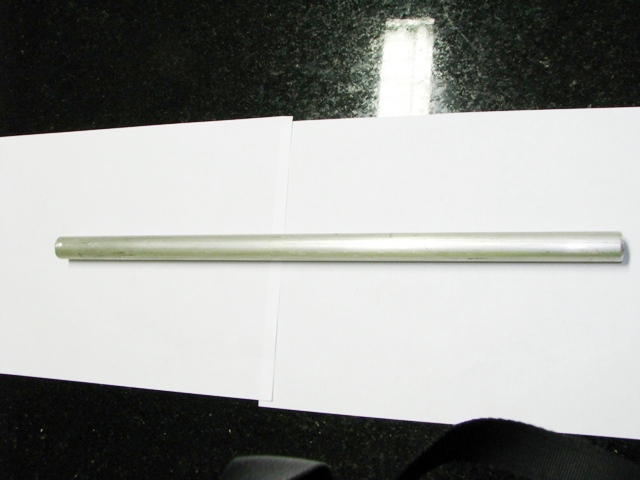

4 Canos de 42 cm cada de alumínio no diâmetro da broca chata (pode ser de ferro também).



8 Arruelas no diâmetro do cano de alumínio e 4 borboletas para rosquear no fuso.



2 Pedaços de mdf de 15 mm na seguinte medida: 25 x 25 cm.
Centralize o cano de 150 mm no meio de cada peça de mdf e risque com a caneta, depois corte com a serra tico-tico.
Também fiz 4 furos em cada canto com uma broca fina e depois com a broca chata para encaixe dos canos de alumínio e para passagem do fuso.



4 pés de 10 cm de altura cada (encontrado em lojas de madeira)



2 Conectores de mangueiras e um cap de 1/2 furado.



Uma mangueira atóxica de 10mm e um cilindro de madeira de 10 mm (encontrado em madeireiras)



Modo de fazer:

Mangueiras

No meu caso, cortei a mangueira em 2 partes: uma com 1,3 metros e outra com 70 cm.
Adaptar os Conectores para mangueira junto com as braçadeiras em cada ponta das 2 mangueiras.



Sugador

Una as peças conforme abaixo:



Corte uns 30 cm (depende da altura do seu aquário) do eletroduto deixando a rosca em uma das pontas e na ponta sem rosca eu adaptei os acessórios da bomba (faça furos pelo cano), conforme abaixo



Aqui o sugador montado já com a mangueira cristal e finalizado.

Retorno

Una as peças conforme abaixo:

Cortei 1 metro de eletroduto (depende da largura do seu aquário) deixando a rosca em uma das pontas e na ponta sem rosca eu adaptei o cap de 1/2, (faça furos na extensão do eletroduto) conforme abaixo



Em outro ângulo



Filtro

Corte o fio da bomba para adaptação no cap de 150mm (nao corte rente ao plug macho, deixe um espaço conforme a foto a seguir).



Faça um furo para passagem do prensa cabos de 3/4 e um furo menor para passagem do prensa cabo para o fio da bomba. Tenha paciência e tente fazer o furo ficar o mais apertado possível, pois, isso evitará vazamentos. Na foto eu já adaptei o prensa cabos do fio da bomba.



Aqui o prensa cabos 3/4 com o cotovelo da bomba. Utilizei um anel de vedação de 3/4 por for a e por dentro cortei um pedaço de câmera de pneu para vedar, pois tem espessura mais fina facilitando e não atrapalha a rosca do prensa cabos.





Aqui os prensa cabos já adaptados





Outro Lado do cap com anel de vedação no prensa cabos de 3/4. No prensa cabos do fio da bomba não usei nenhum tipo de anel de vedação.





Aqui o cap pronto com o cotovelo já rosqueado. Pode-se usar um cotovelo de 45 graus … depende de cada caso...no meu não deu certo devido ao espaço restrito.



Adaptação da bomba na tampa

Passagem do fio da bomba já cortado



Bomba no lugar… ficou perfeito…



Tampa pronta !!!



No cap que será a base foi feito apenas um furo bem no meio para passagem do nípel de 3/4. Neste nípel foi colocado anel de vedação por dentro e por for a para garantir. Na parte de fora foi rosqueado o joelho com rosca no nípel da base e finalmente adaptei outro nípel na outra rosca do joelho. A imagem fica assim:



Com a tampa e a base prontas, conecte-as no corpo do filtro. Lembre-se que na base vai o anel de vedação do Cap, não esqueça.

Estrutura do filtro

Passe o fuso já com uma arruela e uma porca pelo mdf conforme a foto:



Aparafuse os pés. No meu caso, os pés tinham um furo no meio que acabou alojando um pedaço do fuso, ficando escondido… segue imagem



Aqui a estrutura de pé com os fusos transpassados…



Agora eu coloquei os canos nos fusos apenas por estética encobrindo os fusos…



Veja por outro angulo



Aqui o filtro já colocado sobre o furo do mdf. Como o furo foi feito no diâmetro do corpo do filtro, o cap fica como apoio sobre a chapa de mdf.



Veja melhor neste ângulo:



Agora é só conectar a parte de cima da estrutura, encaixando os canos de aluminio na tampa de cima, transpassando os fusos pelos furos do mdf e por fim, coloque as arruelas e rosqueie as borboletas.



Aqui o fitro já com as mangueiras conectadas

Testes

Ainda não fiz os testes de vazão mas achei o fluxo forte.



O mais importante: não houve nenhum vazamento.



Neste projeto não usei nada de silicone… foi tudo com anéis de vedação e furos da medida, bem tranquilo.

Caixas de mídias - Como fazer

Corte o cano de 150 mm que sobrou em 5 partes com 8 cm de altura cada (essa foi a minha medida, vc pode aumentar ou diminuir).



Cortei o cilindro de madeira com 45 cm e a mangueira também com a mesma medida.



Faça um furo no cap de 10mm para a passagem do cilindro de madeira.



Revista a madeira com a mangueira atóxica. (utilizei detergente e dei uma esquentada no fogão, pois estava difícil...rsrs). Pode-se usar outro material de sua escolha.



Conecte a ponta do cano no conector de mangueira, tem que entrar forçado pra não sair mais, pois vai aguentar o peso de todas as caixas de mídias.



Agora vamos montar as caixas de mídia

A primeira será a base, esta terá 7 cm de altura.
Definida a altura, retire 2 cm na vertical pois é o suficiente para fazer a caixa de mídia deslizar dentro do canister sem enroscar. Veja o corte abaixo:



Não jogue for a o material cortado, ele será usado para reforço. Deixe ele mais baixo que a caixa de mídia para que ao ser colado, não atrapalhe a grelha.



Passe cola de pvc nas extremidades do cano…



Usei fita crepe para manter no lugar



Depois de lixar as partes, passe cola na parte interna e no retalho.



Foto do cano já colado da base.



Para as caixas com a grelha, vamos repetir até este ponto, com a diferença da altura (9 cm) e da colagem da grelha.

Depois de lixar a borda da grelha, passe cola em toda lateral.



Agora a caixa de mida colada na grelha. Note que a grelha ficou com excesso nas laterais, basta lixar com lixa de furadeira, aqueles discos que se conecta na furadeira… fica fácil de ajustar.



Depois de 5 caixas quase prontas, vejam como ficou a torre de mídias, ao lado o canister já pintado de cinza...



Agora vamos voltar ao varão de madeira encapado com mangueira atóxica

Conecte-o no furo do centro da primeira caixa de mídia com o conector de mangueira pra baixo, faça entrar com pressão (usei o martelo com cuidado), conforme figura abaixo:



Vista por baixo, aparece a ponta do conector de mangueira que atravessou… Note a grelha já emparelhada, ficou ótima.



Depois é só ir encaixando as outras caixas, lembrando que a última é a única que tem uma grelha de fundo (colada) e uma grelha tampa (esta não colada) conforme figura abaixo:



Usei o cap e o conector de mangueira pra segurar a tampa mas acabei retirando o cap… ficou desnecessário e feio...o conector de mangueira já é o suficiente, é branco e tem uma aba pra segurar...



Vejam só, tudo bem alinhado e bem preso… na hora da manutenção, é só puxar que todos os filtros vem de uma só vez… só a base que ficará no filtro. No meu caso, terei 4 compartimentos de mídias filtrantes mas pode se ter mais, depende da altura do seu filtro. Curtiram?



Aqui as caixas já dentro do filtro… ficou justo mas fácil de sair, não enrosca, ficou perfeito.



Foi aqui que retirei o cap...o mesmo estava fazendo encostar na bomba, então tirei. Ficou melhor sem ele...rs



Aqui meu canister pronto. Pintei o pvc de cinza e as madeiras e os joelhos de preto. Os canos de alumínio só lixei.



Parte de baixo



Parte de cima



Mangueiras conectadas…



Tubos de retorno com os furos…



Sugador com os furos



Filtro pronto dentro do móvel…



É isso aí pessoal, levei 2 dias pra fazer, só não foi mais rápido por causa da tinta que tinha que secar… espero que tenham gostado, modéstia a parte, ficou muito bom… penas que o cap de cima (tampa) nao tenha com rosca, aí sim ficaria perfeito, pois abriria muito mais rápido.

Sim isso ai das fotos ja e uma valvula de sangria do ar, se oque vc estiver utilizando ai der vasamento, use uma torneira mesmo, essas de banheiro ou sei la, ai deixa ela aberta pra vazar todo o ar ate começar a sair agua e depois fecha, pode ser m registro ou coisa parecida, fica feio, mas dificilmente vaza.







Pessoal, seguem as fotos do canister com a mídia pra finalizar.

1 caixa de midia: lã (perlon) e siporax

2 caixa de midia: siporax



3 caixa de midia: siporax e purigen (100 ml)



4 caixa de midia: perlon



Depois eu mudei, ficando assim;

1 caixa de midia: perlon
2 caixa de midia: siporax
3 caixa de midia: siporax
4 caixa de midia: perlon e purigen (100 ml)

Aqui vai um esquema que eu fiz pra fixar os canos de sucção e de retorno no vidro do aquário:

Sugador
A regra básica é que a bomba filtre no minimo 3 vezes o volume total do seu aquario em 1 hora, ou seja, que num periodo de 1 hora todo o volume do seu aquario passe pelo canister pelo menos 3 vezes ou mais. Quando montamos um canister a vazao deve ser calculada, ou seja, quanto de agua passa pelo seu filtro durante 1 hora.

A queda d'agua é a distancia entre a saida de agua do canister até o aquário, ou seja, quanto a agua tem que subir até cair dentro do aquario.

No seu caso, uma bomba de 500 litros por hora será suficiente, já considerando a perda de vazao (que é normal).
Pra vc ter uma idéia, comprei uma bomba de 1200 litros por hora, e a vazao ficou em 900 litros por hora. Como meu aqua é de 300 litros ficou bom pois 300 x 3 é igual a 900, logo, meu canister filtra meu aqua 3 vezes em 1 hora.

Segue o esquema para calculo de vazão:


Pegue um recipiente que você saiba exatamente quanto cabe, depois ligue a bomba e cronometre o tempo que leva para enche-lo, e depois faça os cáculos para descobrir a vazão. Por exemplo:

Recipiente de 10L, a sua bomba demora 27segundos para encher. Divida os dois valores por 27, e você descobre a vazão dela em um segundo. Depois faça esse valor vezes 60 e você descobre a vazão dela por minuto. Faça esse valor vezes 60 e você vai descobrir a vazão dela por hora.

Após montagem do canister ocorreram 3 problemas que vale a pena alertá-los:

1- Verifique se o cano do sugador não está com entrada de ar, percebi que meu sugador puxava agua e junto entrava muita bolha junto. Este problema fazia com que a bomba parasse as vezes. Pra resolver, bastou eu passar veda rosca pois meu cano tinha rosca na conexão e o problema parou. Resumindo: a agua puxada do aquário não pode ter bolhas de ar, fiquem atentos.
2- Mangueira Cristal não deve ficar dobrada, pois diminuía o fluxo de água no aquário. Verifique se no funcionamento do canister, a passagem de agua esteja bem livre. Desta forma a vazão não será prejudicada.
3- Eu havia falado que não houve vazamentos, mas infelizmente ocorreu apenas um, bem no passa fios, coisa de gotas mas incomodava. Passei silicone e tudo ficou resolvido.

Estes foram os únicos problemas, muito fáceis de resolver.
